6月8日，江蘇一艘船在河面行駛，過橋時船頭直接撞上橋墩，導致橋面瞬間發生斷裂坍塌，事發驚險全程被監控完整拍下，觸目驚心！

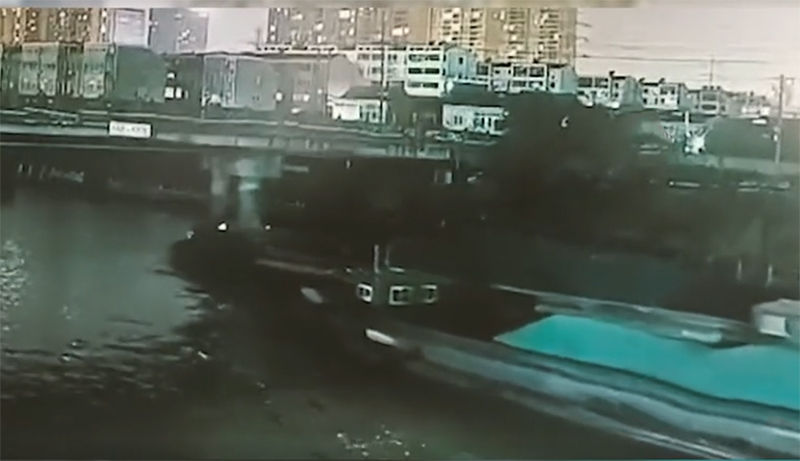

▲?事 故 現 場

目前事故原因還這調查中，但不管是船舶駕駛?cè)藛T在駕駛過程中存在不規范的操作、判斷失誤，還是橋梁自身存在問題，結果總是讓我們唏噓。試想，這又會造成多少直接或間接的經濟損失和社會影響，如果有人員傷亡，又有多少人或多少個家庭被擊潰。這并非天災，如果船舶能提前判斷自身高度是否符合當下橋梁的凈空高度，或是橋梁上有監測船舶高度的儀器，提前發出預警，及時采取相關措施，悲劇或可避免。排除其它事故原因，即使在船舶駕駛?cè)藛T有警覺意識的情況下，單憑經驗也很難準確判斷是否能通過橋梁，精準識別危險，以致多年來因超高導致的船舶撞橋事故頻頻發生，嚴重威脅著大橋通航安全。

鐳神智能作為全球領先的激光雷達及解決方案提供商，提供的激光雷達產品及整體解決方案在感知層技術、決策層技術等方面都發揮著重要的作用。面對頻頻而發的災難性事件，我們痛心疾首。如何用激光雷達感知技術解決當下常見的事故性安全問題，是我們亟待解決的問題。針對船舶撞擊橋梁而出現安全的問題，鐳神智能提供了兩套橋梁智能限高防撞預警系統解決方案。

方案一：采用MS03激光雷達

鐳神智能自主研發的MS03遠距離激光雷達（見圖一）具有高轉速、高重頻掃描探測性能。通過將激光雷達安裝在橋梁特定位置（見圖二）或距離橋梁一定距離的岸邊（見圖三），利用激光對通航水域內超高目標進行掃描監測，識別通行船舶高度是否超過預先設定超高閾值，對通航河道船舶進行超高監測和預警，并聯動攝像機對船只進行視頻取證。當船只高于橋梁的限制高度，系統輸出報警信號，及時發布告警信息——可通過高音喇叭和 LED 大屏向超高船只發出警告，同時在監控大廳內顯示預警信息，收到預警后海事執法部門和橋梁養護人員及時對險情予以處理，有效避免船舶因超高與橋梁發生碰撞。

?

?

圖一：MS03遠距離激光雷達

最大測程：2000m

精度：±50px

激光波長：1550nm

水平視場角：120o

測點速率（單回波）：100,000/200,000/333,000/500,000/667,000（點/秒）?

?

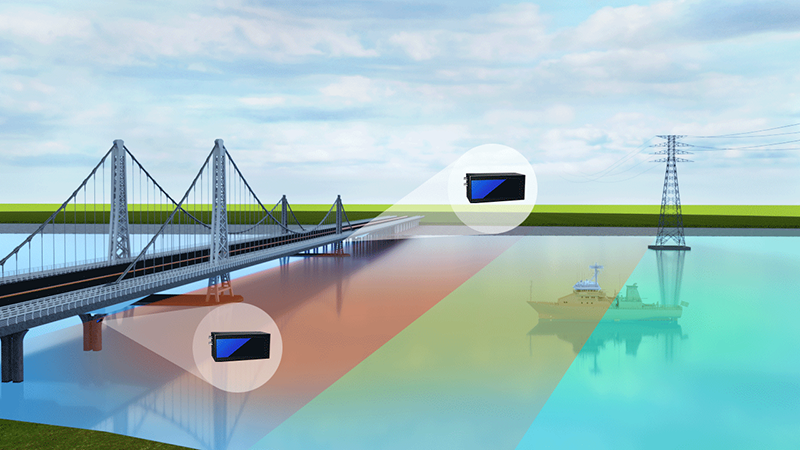

圖二：雷達安裝在橋梁特定位置

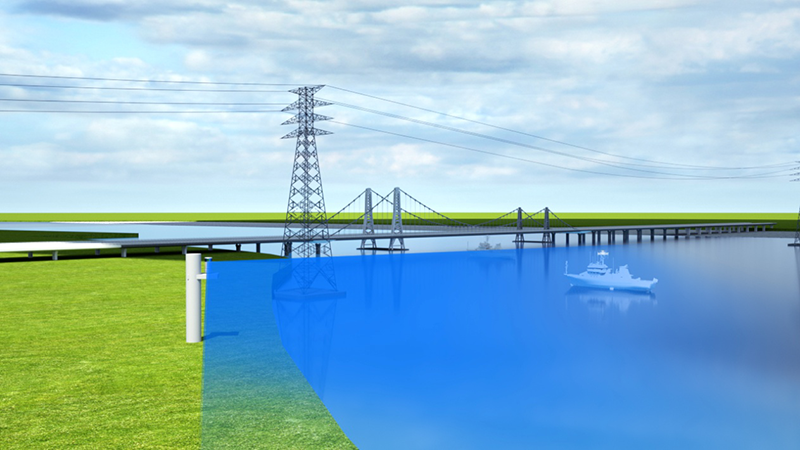

圖三：雷達安裝在距離橋梁一定距離的岸邊

?

方案二：采用LS30MVA單點激光測距激光雷達

方案二集成了鐳神智能自主研發的LS30MVA高端遠距離單點激光測距激光雷達、角位移平臺和攝像頭（見圖四），通過將激光雷達安裝在橋梁兩側的橋柱上（如圖五所示），將系統的安裝高度設置在橋梁的限高高度，兩臺LS30MVA交叉對船進行檢測，識別通行船舶高度是否超過預先設定超高閾值，對通航河道船舶進行超高監測和預警，并聯動攝像機對船只進行視頻取證。

?

圖四：LS30MVA定點測距系統

最大測程：2000m

激光波長：1550nm

數據獲取速度：100點/秒

抗震等級：可承受加速度0.73G振動沖擊

光照條件：強烈日光下或黑暗中均可操作

此系統將LS30MVA?單點測距激光雷達固定于角位移平臺上，測距激光雷達內部配有傾角傳感器，精度為±0.008°。當測距激光雷達由于各種原因有俯仰方向的位移時，傾角傳感器會將偏移的角度通過網口實時傳給上位機，同時通過LS30MVA的控制板控制角位移平臺，將測距激光雷達的發射激光調為水平角度。方案將角位移平臺、角位移平臺的驅動器和直流電源轉交流的電源盒用密封盒進行了密封防水處理。同時在 LS30MVA?旁邊安裝了一個攝像頭，使激光光軸與攝像頭光軸處在同一水平線上，當LS30MVA探測到前方有目標時，可通過攝像頭確定目標是否為船只,還可對超高船只進行視頻取證。

當船只高于橋梁的限制高度，兩臺測距激光雷達至少有一臺會檢測到船只，系統輸出報警信號，及時發布告警信息——可通過高音喇叭和 LED 大屏向超高船只發出警告，同時在監控大廳內顯示預警信息，收到預警后海事執法部門和橋梁養護人員及時對險情予以處理，有效避免船舶因超高與橋梁發生碰撞。

鐳神智能提供的橋梁智能限高防撞預警系統解決方案，不僅能很好的解決船舶因超高而導致的撞橋事故，還可以結合船舶偏航檢測預警模塊，對超高船只進行實時定位；結合AIS系統獲取船舶的船號；準確測量船舶的方位、距離、提前發出告警信息，并傳輸給后臺監管平臺，實現橋梁防撞預警。

圖五：?橋梁防撞預警圖

1、該系統為防止船舶在非通航橋洞內通行，以及船舶與橋墩發生相撞的第一級保護設施；保護船舶正常通行的同時保證橋梁的安全。
2、當有船舶進入非通航橋洞方向時發出預警，即船舶只能在主橋洞內航行，其他橋洞前方雷達量程范圍內設置為禁航區，當有船舶駛向禁航區時發出預警信號并自動啟動聲光報警系統，引導船舶駛向正常通航航道方向；
3、在大橋區域兩側海面通航航道上設定安全預警區、禁止駛?cè)雲^(qū)、危險警戒區三道防線，分別設置為“預警警告”“緊急警告”“危急警告”。
??3.1當有船舶進入通航航道安全警戒區時，系統自動發出聲光預警警告信號，提醒船舶操控人員將船舶駛?cè)胝：降?，提醒大橋管理部門值班人員采取措施，跟蹤、協助船舶駛?cè)胝：降馈?/span>
??3.2當船舶進入禁止駛?cè)雲^(qū)時發出二級預警警告，促使船舶操控人員緊急駛出禁航區，同時要求大橋管理部門工作人員人工干預，利用監控室語音系統設施，通過管理喇叭喊話方式引導船舶正常航行。
??3.3當船舶進入危險警戒區時發出緊急告警，要求大橋管理部門工作人員采取緊急應急措施，促使船舶駛?cè)胝Ｍê絽^(qū)。
4、對橋梁附近水域內的過往船舶進行實時監視，如果有船舶航行方向偏離安全航道時系統自動甄別并自動發出聲光預警信號， 將船舶與橋墩發生相撞的概率降低到零，消除一切潛在危險。

橋梁智能限高防撞預警系統功能：
1、滿足24小時不間斷監控，能偷識別監控范圍內的船舶大小、位置、航速、方向、航跡、數量信息，并具有觸發預警功能，能夠?qū)﹃J入禁航區域、超速行船、低速行船、強行通航等行為進行判斷，并依據船舶航行特征綜合評定后進行不同級別預警；
2、在發生預警時間后不僅能夠采用聲音和視頻彈出窗口的方式及時通知監控人員，也能夠采用聲、光、通訊等方式與船舶進行溝通、報警、導航。
3、發生預警事件后，系統能夠自動抓拍預警圖片，并能夠?qū)︻A(yù)警船舶進行跟蹤；
4、對船舶進行瞬態預測預警和主動預警；具有船舶模式自學習功能，對航道內的船舶可進行自動歸類。
5、實時監視近橋水域1500米以內的所有船舶的位置和航行方向，如有船舶進入1500米區時，系統自動向該船只發出聲光告警信號，警示船舶駛出禁航區域（或修正航向）；同時值班人員根據預警級別發出語音指令，并根據情況，指導水面執法人員采取緊急措施。
6、實時監控大橋主跨中央部位的動態位移，保證船舶正常通航的同時保證不與橋墩發生碰撞；如果任何時候任何原因使得該測量值超出給定的安全范圍，則立即給出報警信號，提醒大橋管理維護值班人員注意；并對船舶行駛過程進行重點監控、根據船舶航向狀態啟動相應的措施，防止船舶與橋墩發生碰撞。
